สรุปโดยย่อมาตรฐานตัวแยกแผ่นดินไหว (SIS)

SIS มุ่งมั่นที่จะบรรลุหลังแผ่นดินไหว-ยังคงทำงานต่อไปสำหรับสิ่งอำนวยความสะดวกที่สำคัญ โดยมีเป้าหมายเพื่อควบคุมความเสียหายจากแผ่นดินไหวภายใน2% ของต้นทุนการเปลี่ยนอาคารพร้อมความน่าเชื่อถือ 90%เกินกว่าเป้าหมายการป้องกันการล่มสลายขั้นพื้นฐาน-ของ ASCE 7 บทที่ 11–22 ทั่วไปมาก แตกต่างจากการออกแบบรหัสทั่วไปที่รับรองว่า "จะมีคนเข้าใช้ทันที" เท่านั้น SIS รับประกันว่าอาคารและสิ่งอำนวยความสะดวกหลักๆ ยังคงเปิดดำเนินการได้อย่างเต็มที่หลังจากเกิดแผ่นดินไหวรุนแรง

ตัวแยก SIS นำมาใช้1/3–1/2 ความแข็งด้านข้างและการหน่วงภายใต้การออกแบบแผ่นดินไหว

จัดเตรียมแรงเฉือนและความสามารถในการเคลื่อนที่ 2-3 เท่าภายใต้แผ่นดินไหวที่พิจารณาสูงสุด (MCE);

ขอบความแข็งด้านข้างของโครงสร้างสูงกว่า 8 เท่า ขอบความแข็งแรงด้านข้างถึง 1.33 เท่า

อุปกรณ์แยกเฉพาะที่ตรงตามเกณฑ์ขั้นต่ำ ASCE 17 เท่านั้นจึงจะมีความน่าจะเป็นที่จะพังทลาย 40% ต่อ FEMA P69516 เท่าของขีดจำกัดความล้มเหลว 2.5% สำหรับโครงสร้างที่สำคัญ

ความสามารถในการรับแรงเฉือนที่ต้องการของ SIS คือสูงกว่า 4-6 เท่ากว่า Eurocode EN15129 ในขณะที่ตัวแยกไฟฟ้า EN1512 มีความเสี่ยงในการพังทลายมากกว่า 90%

ปัจจัยการปรับเปลี่ยนการตอบสนองแผ่นดินไหวคงที่ที่R=1.0;

การเบี่ยงเบนด้านข้างของโครงสร้างหลัก ความสูงน้อยกว่าหรือเท่ากับ 0.003 เท่า

ความเร่งสเปกตรัมของพื้นจำกัดอยู่ที่0.30g(ช่วงระยะเวลา 0.05–3 วินาที);

แรงออกแบบแผ่นดินไหวที่ไม่ใช่โครงสร้าง-คงที่ที่Fp=0.4หน้า;

พัฒนาและสอบเทียบตามข้อมูลแผ่นดินไหวจริงของการสูญเสียการทำงาน- จำนวน 235 แห่ง และโรงพยาบาลที่ดำเนินการอย่างเต็มรูปแบบ 105 แห่งทั่วโลก

ขอบเขตการใช้งาน

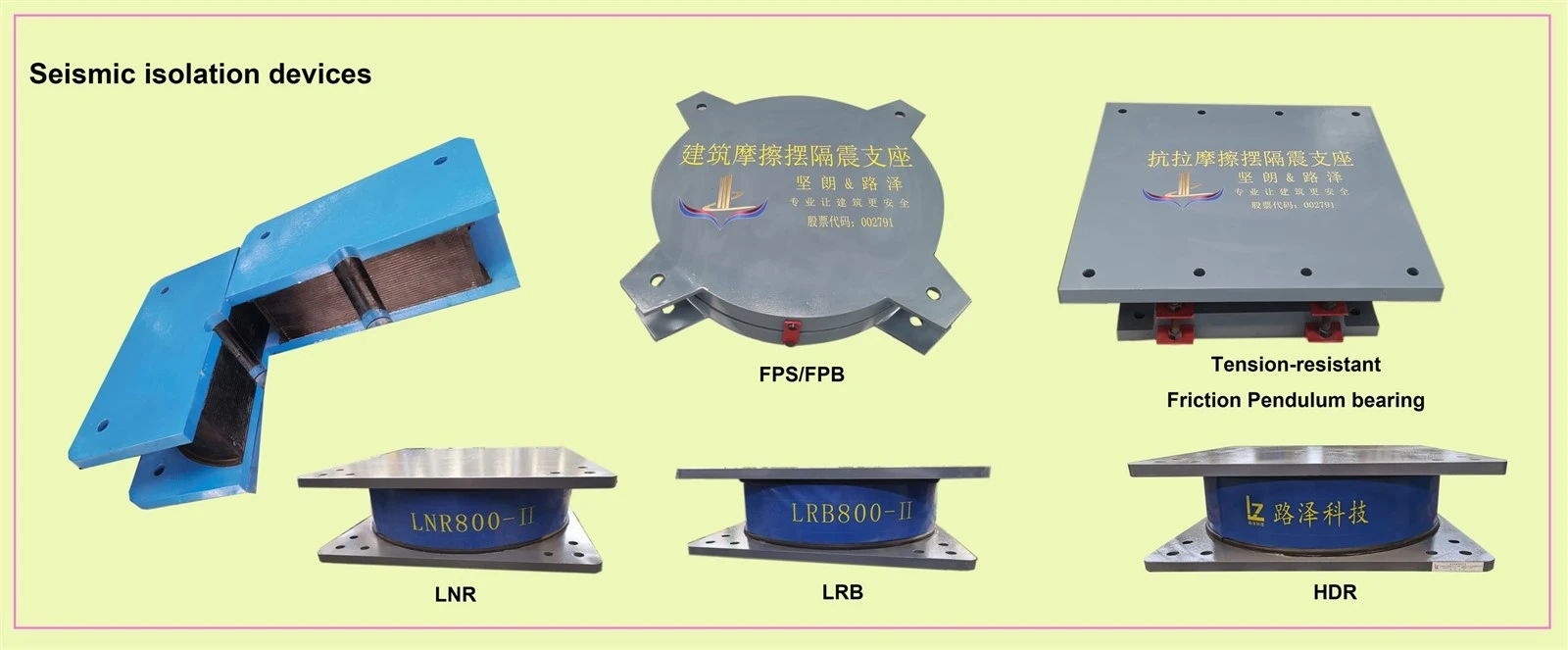

เครื่องแยกแผ่นดินไหวในอาคารใหม่และที่ได้รับการปรับปรุงใหม่ทั้งหมด

ความเสี่ยงจากแผ่นดินไหว ASCE หมวดที่ 4สิ่งอำนวยความสะดวกที่จำเป็น (โรงพยาบาล ศูนย์ราชการ);

หมวดหมู่การออกแบบแผ่นดินไหวสูงD / E / Fอาคาร;

สะพานประเภทประสิทธิภาพแผ่นดินไหว AASHTO B/C/D ช่วยให้สามารถนำกฎการออกแบบประเภท A มาใช้

สิ่งอำนวยความสะดวกทางอุตสาหกรรม อาคารสาธารณะขนาดใหญ่ที่ใช้ระบบโครงสร้างที่มีความเหนียวต่ำ-

SIS จัดทำกรอบการทดสอบที่สมบูรณ์:

การทดสอบคุณสมบัติของผู้ผลิต: โมเดลไอโซเลเตอร์อย่างน้อย 20 รุ่นได้รับการทดสอบในห้องปฏิบัติการอิสระที่น่าเชื่อถือ 3 แห่ง รวมถึงการทดสอบ-การสั่นแบบหลายทิศทาง- บนโต๊ะ การจำลองอายุและสภาพแวดล้อม การปนเปื้อนของพื้นผิวเลื่อน และการทดสอบการเสียดสี

การทดสอบความจุ (C1–C6): ตรวจสอบการกระจัดด้านข้างขั้นสุดท้าย ความแข็งแรงเฉือน ความสามารถในการยก/แรงดึง ประสิทธิภาพการหมุนภายใต้การรวมโหลด MCE

การทดสอบคุณสมบัติไดนามิก (P1–P9): การโหลดหลาย-รอบ ซึ่งครอบคลุมการกระจัด-ระดับไมโครของบริการและการออกแบบการกระจัดของแผ่นดินไหว

การทดสอบ QC จากโรงงาน 100%: เครื่องแยกไอโซเลเตอร์ทุกตัวจะต้องผ่านการตรวจสอบประสิทธิภาพของวงจร-เต็มรูปแบบพร้อมความสามารถในการตรวจสอบย้อนกลับได้อย่างสมบูรณ์

อายุการใช้งานที่เข้มงวด 50 ปี ความต้านทานการเสื่อมสภาพ ความต้านทานไฟ และความทนทานต่อสิ่งแวดล้อม

ผู้ผลิตเครื่องแยกไอโซเลเตอร์ต้องถือISO9001การรับรองและคำชี้แจงการปฏิบัติตาม SIS อย่างเป็นทางการ

แต่งตั้งอุทิศวิศวกรแยกแผ่นดินไหวด้วยประสบการณ์ในอุตสาหกรรมอย่างน้อย 10 ปี รับผิดชอบทางกฎหมายและทางเทคนิคอย่างเต็มที่

ห้ามยืม-ข้อมูลการทดสอบของบุคคลที่สาม ตัวแยกยางทำให้หมาด ๆ สูง- (ทำให้หมาด ๆ > 2%) ไม่ได้รับการอนุมัติจาก SIS เนื่องจากประสิทธิภาพไม่เสถียรเมื่อเวลาผ่านไป

ผู้ผลิตที่ไม่ปฏิบัติตาม-ซ้ำจะถูกตัดสิทธิ์เป็นเวลา 20 ปี

จะต้องนำมาใช้แรงด้านข้างที่เท่ากัน + การวิเคราะห์ประวัติการตอบสนอง; วิธีสเปกตรัมการตอบสนองเพียงอย่างเดียวไม่เป็นที่ยอมรับ

ใช้การรวมโหลด SIS พิเศษ: 1.0D + 0.5L + 1.0Eh + 1.0Ev + 0.2S;

อนุญาตให้ใช้ระบบแผ่นดินไหว ASCE 7 ตาราง 12.2-1 หมวดหมู่ C ในเขตแผ่นดินไหวสูง D/E/F

ต้องพิจารณาถึงผลกระทบจากการกระจัดขนาดใหญ่ P- Δ และอิทธิพลของโหลดแนวตั้งเยื้องศูนย์

ตัวแยกที่อยู่ติดกันความแตกต่างในการตั้งถิ่นฐานในแนวตั้งจำกัดอยู่ที่ 1/340 ของระยะห่าง

สะพานและข้อกำหนดพิเศษ

SIS จัดเตรียมเกณฑ์การทำงานต่อเนื่องที่เป็นอิสระสำหรับบริดจ์

ข้อต่อและท่อขยายสะพานต้องสำรองการกระจัดของ MCE 1.1 เท่า บวกกับค่าการเปลี่ยนรูปเนื่องจากความร้อน

SIS ใช้กับการปรับปรุงตัวแยกสะพานใหม่ แต่ไม่มีการออกแบบโครงสร้างสะพานใหม่ที่มีอยู่
